  • 產品名稱 :

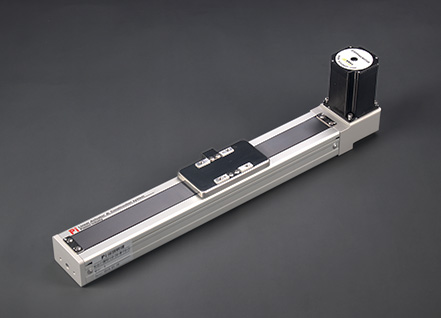

    无尘皮带滑台

  • 產品型號 :

    RMF6-步进

  • 產品特色 :

    最大水平负载:15(Kg)

  • 规格特性 :

  • 重覆精度 :

    ±0.04
  • 螺桿導程 :

    40

  • 最高速度 :

    333

  • 標準行程 :

    100-800mm

产品说明 型號編碼 基本仕樣 容許負載力距表 尺寸图
RMF6 Series 皮带驱动
最大行程 800mm
最高速度 333mm/s
最大静止转距 0.39 N.m
皮带宽度 12mm
直线滑轨 42x9.5-1支
型号表达方式
RNF6
本体型号
X 40 100 BM 57M C 4-0001
特注样式
皮带型式 导程 行程 马达位置 马达厂牌 原点感应器
外挂型
端点极限感应器
外挂型
X橡胶皮带 100-800mm
(间隔50)
BW马达上折 多摩川
TS3617N3E8
C 马达侧 3
1只
BM马达下折 东方
PK245-01A
D 反马达侧 4
2只
三洋
103H5209-0440
E 无 No SENSOR 5
无 No SENSOR
基本样式
性能
位置重復精度 Repeatability(mm) ±0.04
螺桿導程 Belt Lead(mm) 40
最高速度 Maximum Speed(mm/s) 333
最大可搬重量
Maximum Payload
水平使用 kg Horizontal(kg) 15
垂直使用 kg Vertical(kg) -
定格推力 Rated Thrust(N) 42
標準行程 Stroke Pitch(mm) 100-800mm/50間隔
部品
激磁最大静止轉距 Maximum Static Torque(N.m) 0.39
皮帶寬度 Belt Width(mm) 12
高剛性直線滑軌 High Rigidity Linear Guide(mm) W42xH9.5
原點感應器Home Sensor 外掛 Outside EE-SX672(NPN)

感应器接线圈 <原点及端点> Sensor Layout

容许负载力距表 N.m 靜態容許負載慣量 N.m
(單位:MM)
水平安裝 Horlzontal Installation A B C
5kg 620 65 165
10kg 253 29 73
15kg 126 16 42
(單位:MM)
墙面安裝 Wall Installation A B C
5KG 151 59 582
10KG 66 26 532
15KG 38 15 111
(單位:MM)
水平使用時 (單位:N.m) Static loading Moment
MY 70(N.M)
MP 80(N.M)
MR 75(N.M)
*力矩表所表示的數據,代表重心。

*The torque value in the chart indicate the center of gravity

*符合型錄規範的正常使用下保證壽命為5000公里。

*Operation life is 5000km when the product is using under the specified conditions.

*倒吊使用無法套用標準規範如有需求請洽詢我司業務

*Data information is not for ceiling-mount inverse use. Contact us for the details if you want to apply ceiling-mount inverse usage.

RMF6 单轴/1-axis 皮带驱动
