  • 產品名稱 :

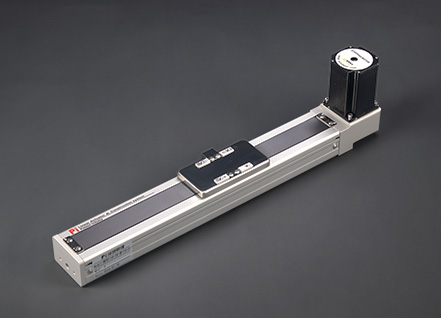

    无尘皮带滑台

  • 產品型號 :

    RMF5-伺服

  • 產品特色 :

    最大水平负载:3(Kg)

  • 规格特性 :

  • 重覆精度 :

    ±0.04
  • 螺桿導程 :

    40

  • 最高速度 :

    2000

  • 標準行程 :

    100-800mm

产品说明 型號編碼 基本仕樣 容許負載力距表 尺寸图
RMPF5 Series 皮带驱动
最大行程 800mm
最高速度 2000mm/s
马达容量 100W
皮带宽度 9mm
直线滑轨 24x8.5-1支
型号表达方式
RNF5
本体型号
X 40 100 BM M10 C 4-0001
特注样式
皮带型式 导程 行程 马达位置 马达厂牌,功率 原点感应器
外挂型
端点极限感应器
外挂型

X橡胶皮带 100-800mm
(间隔50)
BW马达上折 P国际(标准)
10   100w
C 马达侧 3
1只
BM马达下折 M三菱(标准)
20
D 反马达侧 4
2只
Y安川(标准)
40
E 无 No SENSOR 5
无 No SENSOR
T台达
75
基本样式
性能
位置重復精度 Repeatability(mm) ±0.04
螺桿導程 Belt Lead(mm) 40
最高速度 Maximum Speed(mm/s) 2000
最大可搬重量
Maximum Payload
水平使用 kg Horizontal(kg) 3
垂直使用 kg Vertical(kg) -
定格推力 Rated Thrust(N) 42
標準行程 Stroke Pitch(mm) 100-800mm/50間隔
部品
AC伺服馬達容量 AC Servo Motor Output(W) 100
皮帶寬度 Belt Width(mm) 9
高剛性直線滑軌 High Rigidity Linear Guide(mm) W24xH8.5
原點感應器Home Sensor 外掛 Outside EE-SX672(NPN)

感应器接线圈 <原点及端点> Sensor Layout

容许负载力距表 N.m 靜態容許負載慣量 N.m
(單位:MM)
水平安裝 Horlzontal Installation A B C
2kg 323 61 112
3kg 209 39 72
(單位:MM)
墙面安裝 Wall Installation A B C
2KG 105 57 303
3KG 67 36 195
(單位:MM)
水平使用時 (單位:N.m) Static loading Moment
MY 16(N.M)
MP 20(N.M)
MR 19(N.M)
*力矩表所表示的數據,代表重心。

*The torque value in the chart indicate the center of gravity

*符合型錄規範的正常使用下保證壽命為5000公里。

*Operation life is 5000km when the product is using under the specified conditions.

*倒吊使用無法套用標準規範如有需求請洽詢我司業務

*Data information is not for ceiling-mount inverse use. Contact us for the details if you want to apply ceiling-mount inverse usage.

RMF5 单轴/1-axis 皮带驱动
