  • 產品名稱 :

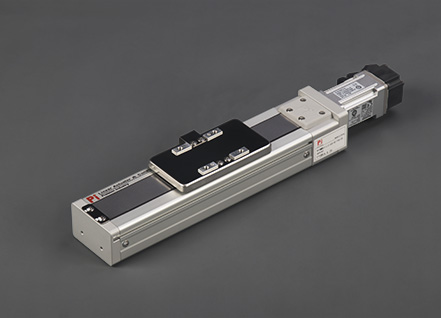

    无尘螺杆滑台

  • 產品型號 :

    RMD6S-步进

  • 產品特色 :

    最大水平负载:30(Kg)
    最大垂直负载:15(Kg)

  • 规格特性 :

  • 重覆精度 :

    ±0.01
  • 導程 :

    2/5/10/20

  • 最高速度 :

    16/41/83/166

  • 標準行程 :

    100-800mm

产品说明 型號編碼 基本仕樣 容許負載力距表 尺寸图
RMD6S Series 螺杆驱动
最大行程 800mm
最高速度 166mm/s
最大静止转距 0.39 N.m.
滚珠螺焊 12mm
直线滑轨 42x9.5-1支
型号表达方式
RND6S
本体型号
L 5 100 BC 57M C 4-0001
特注样式
螺焊厂牌 螺杆导程 行程 马达位置 马达厂牌,功率 原点感应器 端点极限感应器
标准台制 02  2mm 100-800mm
(间隔50)
BC马达外露 多摩川
TS3617N3E8
A 马达侧-内置 1
1只-内置
05  5mm BM马达下折 东方
PK245-01A
B 反马达侧-内置 2
2只-内置
10  10mm BL马达左折 三洋
103H5209-0440
C 马达侧-外挂 3
1只-外挂
20  20mm BR马达右折 D 反马达侧-外挂 4
1只-外挂
E 无 No SENSOR 5
无No SENSOR
基本样式
性能
位置重復精度 Repeatability(mm) ±0.1
螺桿導程 Belt Lead(mm) 2 5 10 20
最高速度 Maximum Speed(mm/s) 16 41 83 166
最大可搬重量
Maximum Payload
水平使用 kg Horizontal(kg) 30 30 15 10
垂直使用 kg Vertical(kg) 15 10 5 2
定格推力 Rated Thrust(N) 1225 490 245 85
標準行程 Stroke Pitch(mm) 100-800mm/50間隔
部品
激磁最大静止轉距 Maximum Static Torque(N.m) 0.39
滚珠螺杆外徑 Ball Screw φ(mm) C7φ12
高剛性直線滑軌 High Rigidity Linear Guide(mm) W24xH9.5
聯軸器 Couping(mm) 7x6.35
原點感應器Home Sensor 外掛 Outside EE-SX672(NPN)

感应器接线圈 <原点及端点> Sensor Layout
*行程超過600時,會產生螺杆偏擺,此時請將速度調降。

*When the stroke is over 600mm,the run-out of the ballscrew will occur.
We recommend to low down the working speed under this circumstances

*馬達加減速設定0.2秒

*Acceleration and deacceleration value is set 0.2 second.




容许负载力距表 N.m 靜態容許負載慣量 N.m
(單位:MM)
水平安裝 Horlzontal Installation A B C


2
LEAD
10KG 600 55 147
30KG 160 13 36
- - - -


5
LEAD
10KG 500 43 107
30KG 125 10 24
- - - -


10
LEAD
3KG 790 145 310
8KG 280 49 107
15KG 135 23 50


20
LEAD
3KG 325 119 198
6KG 156 55 93
10KG 87 30 52
(單位:MM)
墙面安裝 Wall Installation A B C


2
LEAD
15KG 90 34 580
30KG 35 13 160
- - - -


5
LEAD
15KG 63 25 304
30KG 22 9 119
- - - -


10
LEAD
3KG 304 140 776
8KG 104 48 273
15KG 48 22 131


20
LEAD
3KG 193 116 321
6KG 91 54 153
10KG 50 30 86
(單位:MM)
垂直安裝 Vertical Installation A C


2
LEAD
5KG 125 125
15KG 42 42
- - -


5
LEAD
2KG 250 250
4KG 125 125
10KG 50 50


10
LEAD
1KG 446 446
2KG 223 223
5KG 89 89


20
LEAD
1KG 353 353
2KG 177 177
- - -
(單位:MM)
水平使用時 (單位:N.m) Static loading Moment
MY 70(N.M)
MP 80(N.M)
MR 75(N.M)
*力矩表所表示的數據,代表重心。

*The torque value in the chart indicate the center of gravity

*符合型錄規範的正常使用下保證壽命為5000公里。

*Operation life is 5000km when the product is using under the specified conditions.

*倒吊使用無法套用標準規範如有需求請洽詢我司業務

*Data information is not for ceiling-mount inverse use. Contact us for the details if you want to apply ceiling-mount inverse usage.

搭配伺服马达一栏表 Suittable Motor Brand
廠牌 Brand 激磁最大靜止轉距 Maximum Static Torque 電源電壓 (AC-Voltage) 步進馬達型號Stepper Motor Model 驅動器型號Driver Model
多摩川
Tamagawa
0.32 DC24V 2相-TS3653N1E2 CD-2D34M 解析度200/400/800/1600
東方
Oriental
0.32 單相100V 2相-RK264-02A UDK2112 解析度200/400/800/1600/3200
三洋
Sanyo
0.32 DC24V 2相-103H7121-0140 US1D200P10 解析度200/400/800/1600/3200

RMD6S轴/1-axis 螺杆驱动
