  • 產品名稱 :

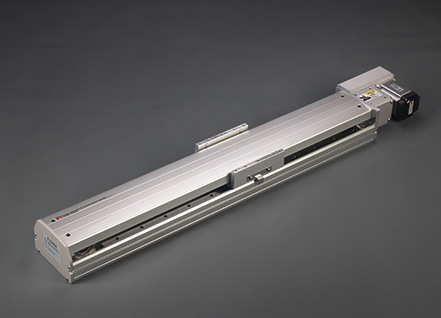

    标准皮带滑台

  • 產品型號 :

    RMP10

  • 產品特色 :

    最大水平负载:10(Kg)

  • 规格特性 :

    一般环境使用

  • 重覆精度 :

    ±0.04
  • 導程 :

    32

  • 最高速度 :

    1600

  • 標準行程 :

    100-2550mm

产品说明 型號編碼 基本仕樣 容許負載力距表 尺寸图
RMP10 Series 皮带驱动
最大行程 2550mm
最高速度 1600mm/s
马达容量 100w
皮带宽度 15mm
直线滑轨 20x18-1支
型号表达方式
RNP10
本体型号
X 32 100 L M10 C 4-0001
特注样式
皮带型式 导程 行程 马达位置 马达厂牌,功率 原点感应器
外挂型
端点极限感应器
外挂型

L无尘皮带 100-2550mm
(间隔50)
L马达左折 P国际(标准)
10   100w
C 马达侧 3
1只
X橡胶皮带 LU马达左上折 M三菱(标准)
20
D 反马达侧 4
2只
LD马达左下折 Y安川(标准)
40
E 无 No SENSOR 5
无 No SENSOR
R马达右折 T台达
75
RU马达右上折
RD马达右下折
基本样式
性能
位置重復精度 Repeatability(mm) ±0.4
螺桿導程 Belt Lead(mm) 32
最高速度 Maximum Speed(mm/s) 1600
最大可搬重量
Maximum Payload
水平使用 kg Horizontal(kg) 10
垂直使用 kg Vertical(kg) -
定格推力 Rated Thrust(N) 61
標準行程 Stroke Pitch(mm) 100-2550mm/50間隔
部品
AC伺服馬達容量 AC Servo Motor Output(W) 100
皮帶寬度 Belt Width(mm) 15
高剛性直線滑軌 High Rigidity Linear Guide(mm) W20xH18
原點感應器Home Sensor 外掛 Outside EE-SX672(NPN)

感应器接线圈 <原点及端点> Sensor Layout

容许负载力距表 N.m 靜態容許負載慣量 N.m
(單位:MM)
水平安裝 Horlzontal Installation A B C
5kg 495 152 128
8kg 301 91 77
10kg 236 71 60
(單位:MM)
墙面安裝 Wall Installation A B C
4KG 162 192 625
7KG 89 106 347
10KG 60 71 236
(單位:MM)
水平使用時 (單位:N.m) Static loading Moment
MY 110(N.M)
MP 110(N.M)
MR 120(N.M)
*力矩表所表示的數據,代表重心。

*The torque value in the chart indicate the center of gravity

*符合型錄規範的正常使用下保證壽命為10000公里。

*Operation life is 10000km when the product is using under the specified conditions.

*倒吊使用無法套用標準規範如有需求請洽詢我司業務

*Data information is not for ceiling-mount inverse use. Contact us for the details if you want to apply ceiling-mount inverse usage.

搭配伺服马达一栏表 Suittable Motor Brand
廠牌 Brand 馬達記號 Mark 煞車有無 Brake 馬達容量 Watp 電源電壓 (AC-Voltage) 伺服馬達型號 Motor Model 驅動器型號 Driver Model
三菱
Mitsubishi
M 無煞車(水平仕樣)
No Brake(Horizontal Type)
100 220 HG-KR13 MR-J4-10A
松下
Panasonic
P 無煞車(水平仕樣)
No Brake(Horizontal Type)
100 220 MSMD012G1U MADHT1505
臺達
Delta
T 無煞車(水平仕樣)
No Brake(Horizontal Type)
100 220 ECMA-C20401ES ASD-B20121-B

RMP10轴/1-axis 皮带驱动
