  • 產品名稱 :

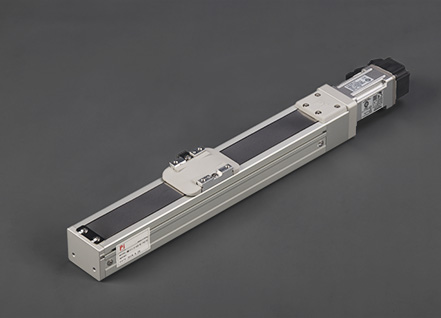

    滚珠螺杆滑台

  • 產品型號 :

    RMH5S-伺服

  • 產品特色 :

    最大水平负载:10(Kg)
    最大垂直负载:7(Kg)

  • 规格特性 :

    一般环境使用

  • 重覆精度 :

    ±0.01
  • 螺桿導程 :

    2/5/10/20

  • 最高速度 :

    100/250/500/1000

  • 標準行程 :

    100-800mm

产品说明 型號編碼 基本仕樣 容許負載力距表 尺寸图
RMH5S Series 螺杆驱动
最大行程 800mm
最高速度 1000mm/s
马达容量 100w
滚珠螺焊 12mm
直线滑轨 24x8.5-1支
型号表达方式
RMH5S
本体型号
L5 100 BC M10B C 4-0001
特注样式
螺杆导程 行程 马达位置 马达厂牌,功率 原点感应器
外挂型
端点极限感应器
外挂型
02  2mm 100-800mm
(间隔50)
BC马达外露 P国际(标准)
10   100w   b
C 马达侧 3
1只
05  5mm BM马达下折 M三菱(标准)
20
D 反马达侧 4
2只
10  10mm BL马达左折 Y安川(标准)
40
E 无 No SENSOR 5
无 No SENSOR
20  20mm BR马达右折 T台达
75
基本样式
性能
位置重復精度 Repeatability(mm) ±0.01
螺桿導程 Belt Lead(mm) 2 5 10 20
最高速度 Maximum Speed(mm/s) 100 250 500 1000
最大可搬重量
Maximum Payload
水平使用 kg Horizontal(kg) 10 10 5 3
垂直使用 kg Vertical(kg) 7 3 1.5 1.5
定格推力 Rated Thrust(N) 825 341 170 85
標準行程 Stroke Pitch(mm) 100-800mm/50間隔
部品
AC伺服馬達容量 AC Servo Motor Output(W) 100
滚珠螺杆外徑 Ball Screw φ(mm) C7φ12
高剛性直線滑軌 High Rigidity Linear Guide(mm) W24xH8.5
聯軸器 Couping(mm) 7x8
原點感應器Home Sensor 外掛 Outside EE-SX672(NPN)

感应器接线圈 <原点及端点> Sensor Layout
*行程超過600時,會產生螺杆偏擺,此時請將速度調降。

*When the stroke is over 600mm,the run-out of the ballscrew will occur.
We recommend to low down the working speed under this circumstances

*馬達加減速設定0.2秒

*Acceleration and deacceleration value is set 0.2 second.




容许负载力距表 N.m 靜態容許負載慣量 N.m
(單位:MM)
水平安裝 Horlzontal Installation A B C


2
LEAD
5KG 750 32 76
10KG 350 13 32


5
LEAD
5KG 280 24 55
10KG 120 10 22


10
LEAD
3KG 245 40 78
5KG 140 22 43


20
LEAD
2KG 153 50 79
3KG 99 32 50
(單位:MM)
墙面安裝 Wall Installation A B C


2
LEAD
5KG 71 30 750
10KG 30 12 350


5
LEAD
5KG 51 30 195
10KG 20 15 231


10
LEAD
3KG 75 37 131
5KG 40 20 131


20
LEAD
2KG 75 48 148
3KG 48 30 95
(單位:MM)
垂直安裝 Vertical Installation A C


2
LEAD
3KG 59 59
7KG 25 25


5
LEAD
1KG 140 140
3KG 47 47


10
LEAD
1KG 125 125
1.5KG 83 83


20
LEAD
1KG 100 100
1.5KG 66 66
(單位:MM)
水平使用時 (單位:N.m) Static loading Moment
MY 16(N.M)
MP 20(N.M)
MR 19(N.M)
*力矩表所表示的數據,代表重心。

*The torque value in the chart indicate the center of gravity

*符合型錄規範的正常使用下保證壽命為5000公里。

*Operation life is 5000km when the product is using under the specified conditions.

*倒吊使用無法套用標準規範如有需求請洽詢我司業務

*Data information is not for ceiling-mount inverse use. Contact us for the details if you want to apply ceiling-mount inverse usage.

搭配伺服马达一栏表 Suittable Motor Brand
廠牌 Brand 馬達記號 Mark 煞車有無 Brake 馬達容量 Watp 電源電壓 (AC-Voltage) 伺服馬達型號 Motor Model 驅動器型號 Driver Model
三菱
Mitsubishi
M 無煞車(水平仕樣)
No Brake(Horizontal Type)
100 220 KG-KR13 MR-J4-10A
無煞車(水平仕樣)
No Brake(Horizontal Type)
100 220 KG-KR13B MR-J4-10A
松下
Panasonic
P 無煞車(水平仕樣)
No Brake(Horizontal Type)
100 220 MSMD012G1U MADHT1505
無煞車(水平仕樣)
No Brake(Horizontal Type)
100 220 MSMD012G1V MADHT1505
臺達
Delta
T 無煞車(水平仕樣)
No Brake(Horizontal Type)
100 220 ECMA-C20401ES ASD-B20121-B
無煞車(水平仕樣)
No Brake(Horizontal Type)
100 220 ECMA-C20401FS ASD-B20121-B

RMH5S轴/1-axis 螺杆驱动
